モデル定義:

• 音響特性
• 加振（調和、強制）
• 減衰（減衰なし、構造減衰、粘性減衰）
• サブモデル

サブモデルの特性の定義と変更:

• 材料特性
• 厚さ
• 密度、ヤング率、非構造質量、ねじり剛性
• 構造減衰－吸音

in-situ 技術を使用したサブモデルのジオメトリ変更:

• VAO Viewer でスエージ、ビード、穴などをインタラクティブに作成、変更
• FEMプリプロセッサから新たなFEM形状設計をサブモデルとしてインポート
• プレート変更による局所的剛性の変化がNVH性能に与えるおおよその影響を素早く判断
• 局所的なジオメトリ変更後のモード計算は省略可

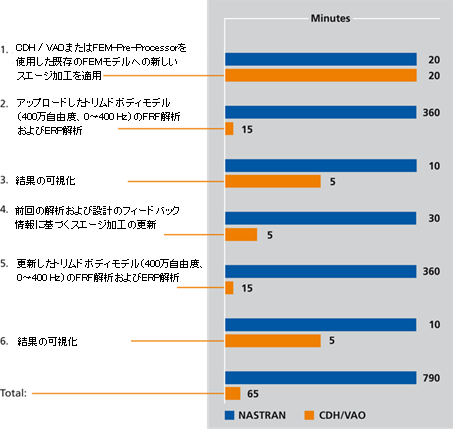

AMC法を用いた高速周波数応答解析

エネルギー解析:

• 複素歪みエネルギーと運動エネルギーの解析
• 等価放射パワー（ERP）

音響解析:

• 音響パネル寄与解析
• 聴覚および触覚応答

過渡解析:

• ダイレクトな高速フーリエ変換（FFT）解析
• 非線形要素のサポート（例：ショックアブソーバー）
• Nastran TLOADカードのインポート （時間領域）
• フルシステムの高速再解析のため、他の全CDH/VAO解析機能と過渡解析の組み合わせ

CDH/VAO は多くの強力な機能によって不確実性を持つ構造を解析し、確率的パラダイムをサポートします。確率的シミュレーションは、不確実性を持つ設計パラメータが重要となる設計問題に対するロバスト解を得るため、自動車業界における使用がますます増えています。CDH/VAOの動的解析は、製造のばらつきや素材および部品の変化を考慮することができ、性能予測を向上させることが可能です。

設計最適化では、数値アルゴリズムを使用して、構造全体の質量などの制約を維持しながら、最適な構造応答を実現します。CDH/VAOは、構造サブモデルのパラメータに関連する設計変数を性能目標とともに定義し、その設計変数を最適化アルゴリズムにおいて自動的に調整して、目標値を達成します。CDH/VAO独自の機能により、ユーザーは、特定の確率諸量を変数として定義することも可能です。これらの変数を目的関数の作成に使用し、品質コストと性能のトレードオフを検討することができます。

CDH/VAOの高性能でインタラクティブなポストプロセッサ機能により、解析結果の高品質なグラフィック出力が可能です。さらに、グラフィックスフォーマットは、レポートやプレゼンテーションで利用することができます。すべてのx-yプロット出力は、ズームやリサイズなどの使い慣れたMATLABプロット機能を使用して操作できます。

ポストプロセッシング機能:

• バーチャル SAE ツール
• 構造と音響のモード寄与率
• 構造と音響のモードシェイプ
• 減衰の実稼働シェイプ
• FRF 結果の XY-プロット

• RMSコンター
• ASCII フォーマットにエクスポート
• ユニバーサルファイル変換サポート
• 音響のパネル寄与率
• GNS Animator4、T-Systems MEDINA等のプリプロセッサおよびポストプロセッサへの出力
